飞歌解码器体验之旅，凯美瑞倾情奉献——飞歌2011年改装样车（3）

liuhuabo13 · 发表于 2011-2-17 03:36:00

闪关灯安装，比想象中的麻烦。

并不是直接从电源线中引2条线过来，然后连接到LED上就行。（因为那样行李箱中的LED将会变成常亮灯）

由于我们只希望行李箱打开时，闪光灯才会亮；而行李箱打开时，顶端上的那盏小灯也会亮。——因此，如果能从该小灯引线过来，那是最好不过的了。

可惜，原车设计时，顶端小灯的线过短，无法直接引线出来。

这样，只能再找这盏小灯的源头，郁闷！

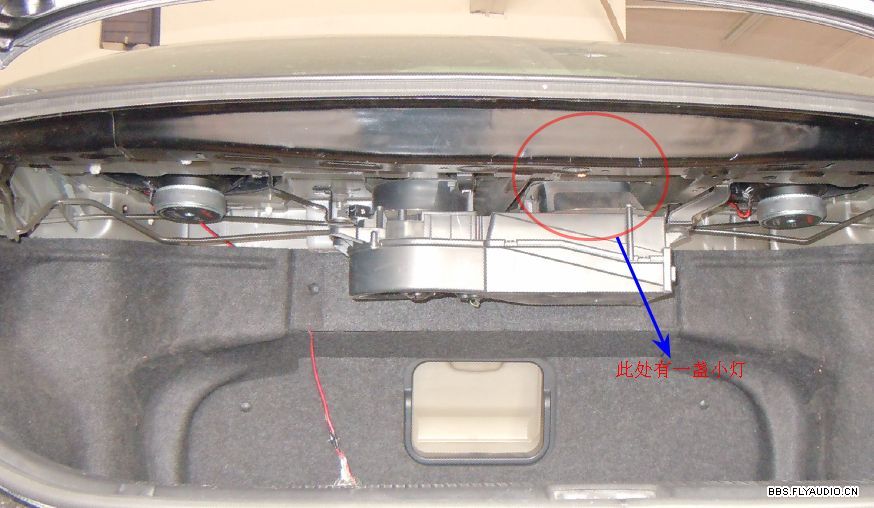

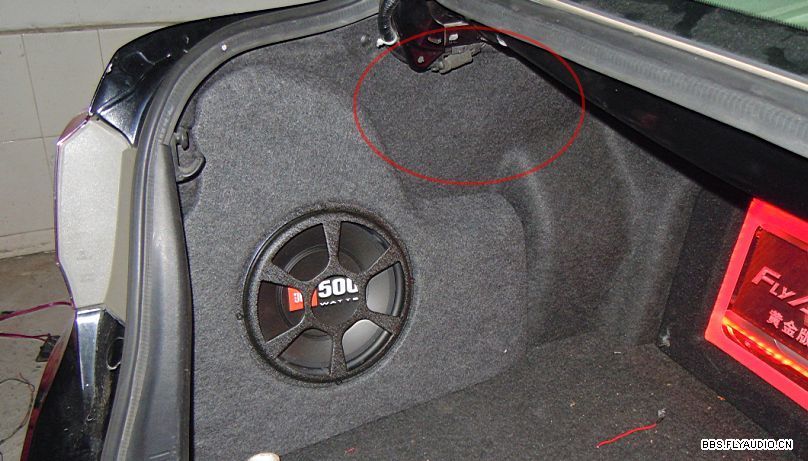

上图红色圈圈标示处，有一盏小灯，可是线太短，无法直接引线

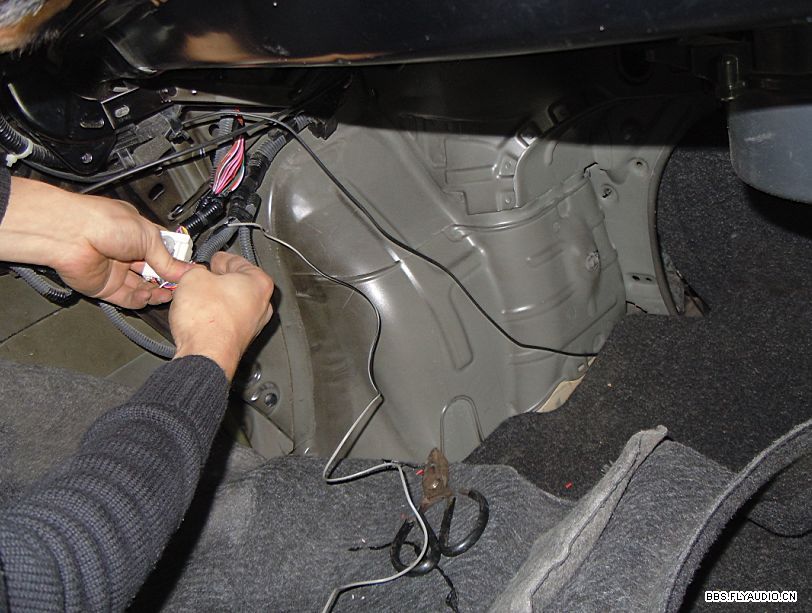

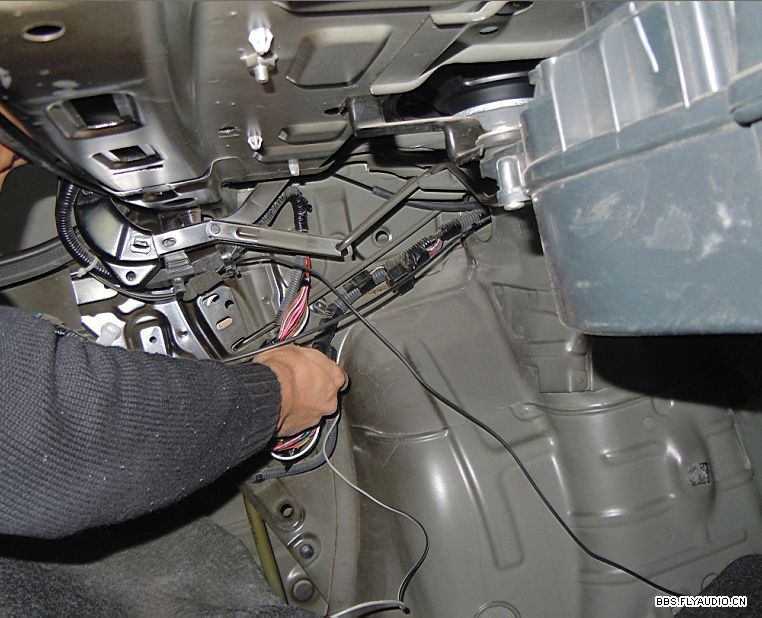

只能从红色圈圈处找线了，得一条一条地试才行（里边有很多跟线，如下图所示）

线太多，手头上虽然有没有万用表，不过只要有LED闪光灯，就不成什么问题了

试一下是哪根线，没想到原以为很简单的一件事，竟然搞了半个多种！

——原来，行李箱内置灯不是电压控制，而是对地控制，无语了。。。

答案：线束中的白色线就是控制线。

使用的时候，白色线直接连到闪关灯的负极，闪光灯的正极连接功放的电源线。

liuhuabo13 · 发表于 2011-2-17 03:41:00

啥都安装好了，赶紧上电试一下飞歌解码器的效果，还没感受过呢

登录/注册后可看大图

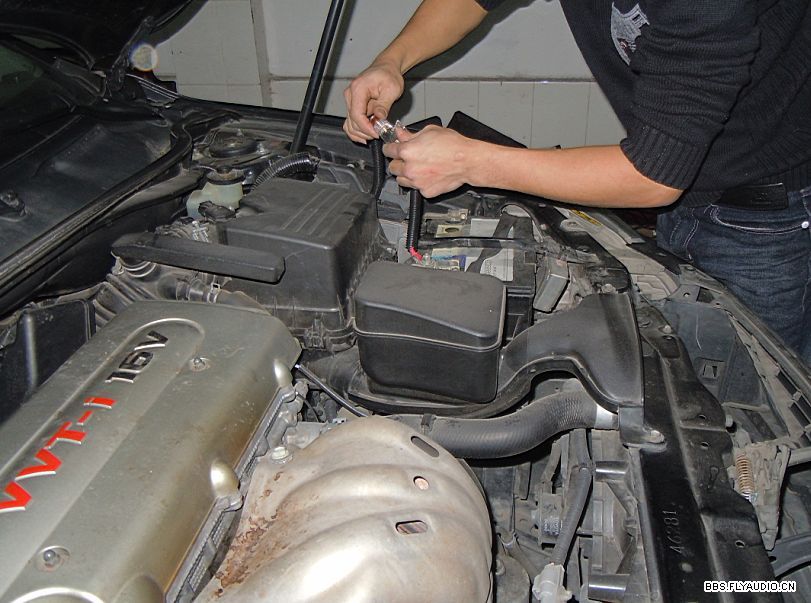

插好保险管，通电啦！

虽然电瓶处多了一条电源线，看不出来吧？

liuhuabo13 · 发表于 2011-2-17 03:47:00

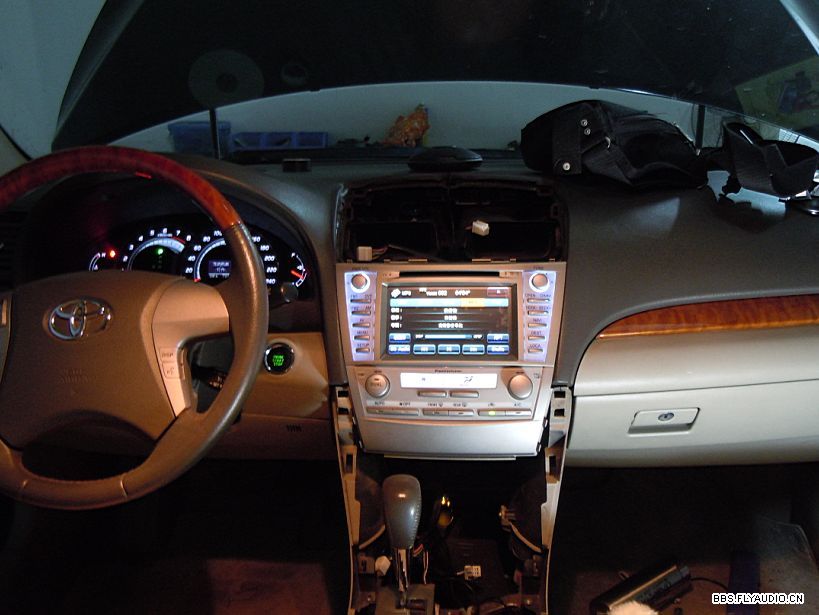

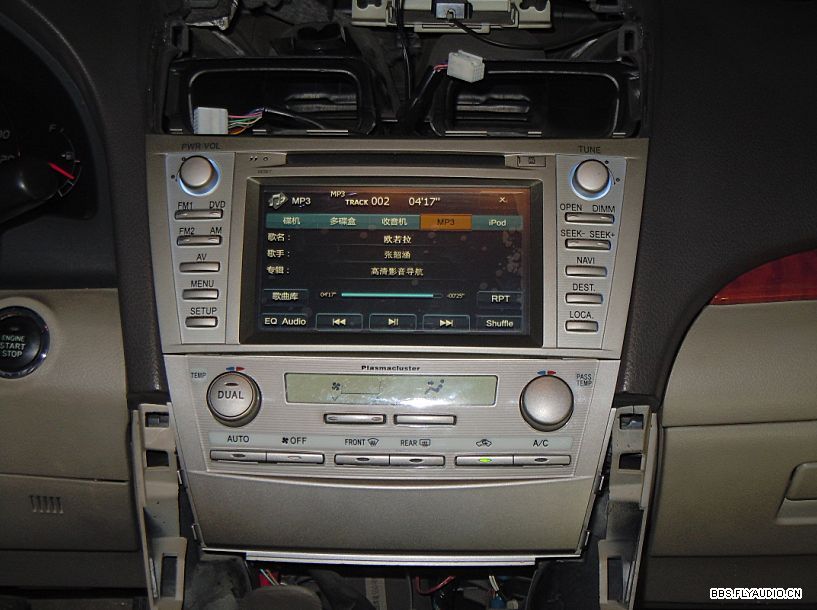

飞歌凯美瑞黄金II代主机

先试试这台飞歌主机行不行，然后再安装外壳

liuhuabo13 · 发表于 2011-2-17 04:03:00

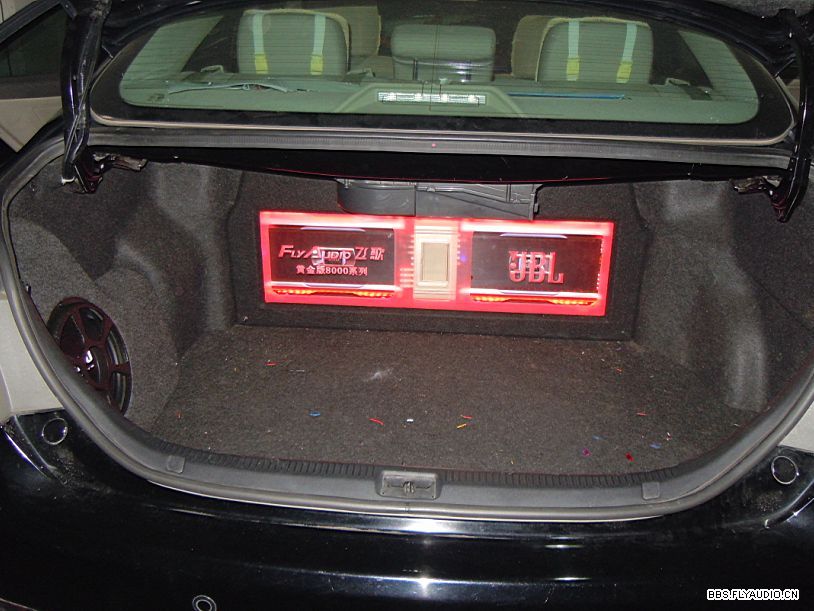

虽然，无法感受到改装后的音效，但还可以享受下视觉盛宴：

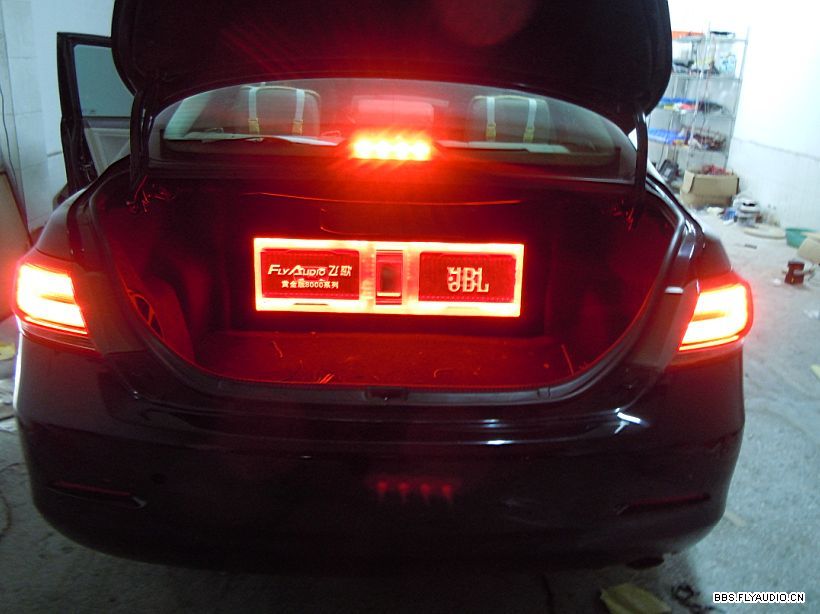

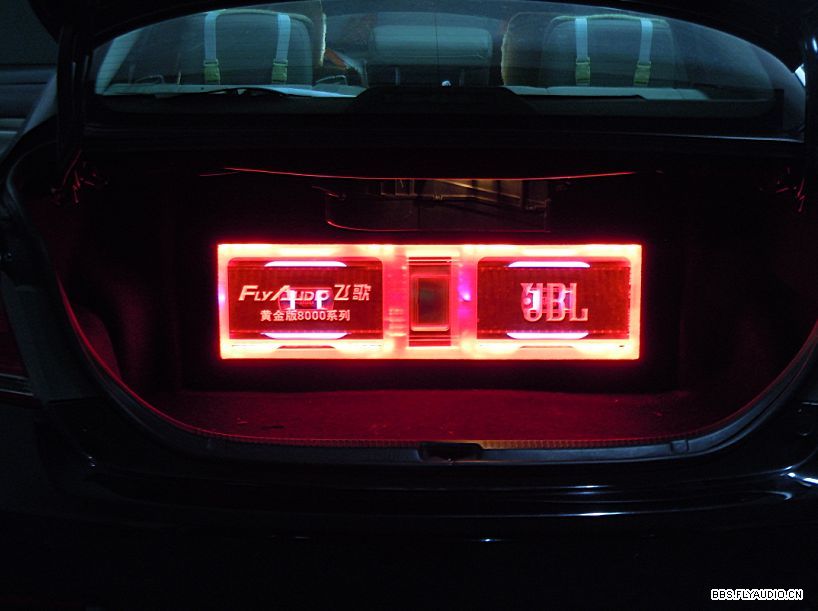

当车灯闪亮的时候，JBL功放和飞歌解码器也随之悦动起来

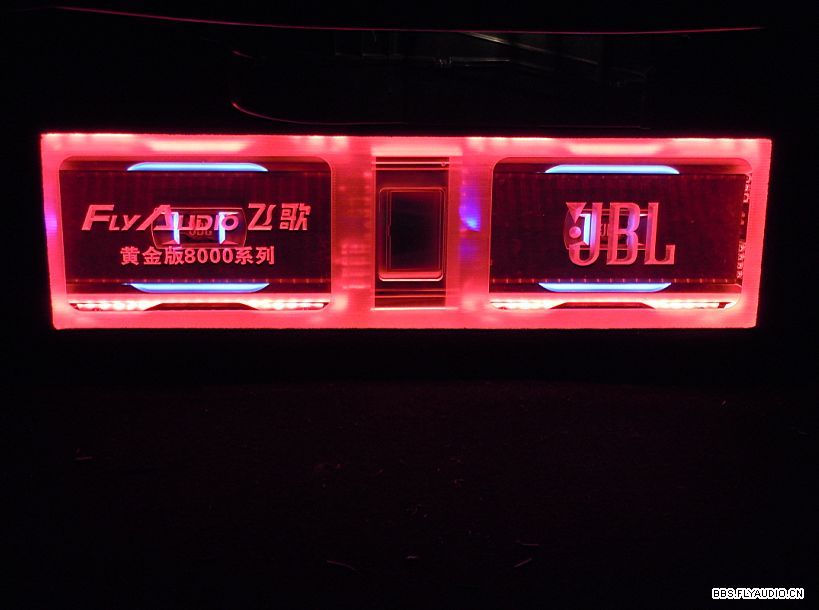

当车灯关闭的时候，JBL功放和飞歌解码器是那么地静谧，灯光是那么地柔和，它们将会在寒夜中给车主带来一股又一股的暖流

整理完行李箱内的各色线头，本次安装将画上完美的句号。

最后，只剩下调音了。调好后，又一件艺术品将会呈现在大家面前

（文本到此结束）

lyzhujf · 发表于 2011-2-17 04:34:00

好，没想到还能做回沙发，真是好呀。一定好听。

我本是拉灯 · 发表于 2011-2-17 08:51:00

感觉不错，

功放都用闪光灯了，为啥低音箱体不用呢？那样视觉效果应该会更好

路路通 · 发表于 2011-2-17 08:57:00

登录/注册后可看大图

改得挺有特色！

fa_fans · 发表于 2011-2-20 01:51:00

不知道这款产品何时上市，价格如何？

qishingboy1 · 发表于 2011-2-21 14:03:00

那里有得賣呀

环环之星 · 发表于 2011-2-23 07:00:00

登录/注册后可看大图

飞歌JBL事业部肯定有的卖。。。
